激光式位移傳感器 - 新世聯傳感器

更新時間：2023-01-05 17:15:57

應用介紹

以下是引用片段：

工作原理 利用激光的相干性，以激光波長為基準，測量干涉條紋的變化來達到測位移的目的。主要裝置為邁克爾遜干涉儀。其工 作原理如圖1.15.1所示。圖中A為激光器。 它作為光源，產生一沄波長的激光，經透鏡組成的準直系統后，投射到分束器C上。一部分透過C入射到反射鏡M2并被反射 鏡M2反射后，經C再次反射，投射光電接 收器B；另一部分經C反射到反射鏡M1再被M1反射后也入射到B上。因而投射到B上的兩束光產生干涉，由光電接收器B接收到max峰值的干涉條紋，并經B轉換為電 脈沖信號。由于M2固定在被測物E上，而E可以左右移動，當E發生移動時，干涉條紋產生位移，光電接收器接收到的光強發生變化，使電脈沖個數發生變化，因此經計數系統計數后，便可知對應的位移變化。圖中D為M2的虛像。

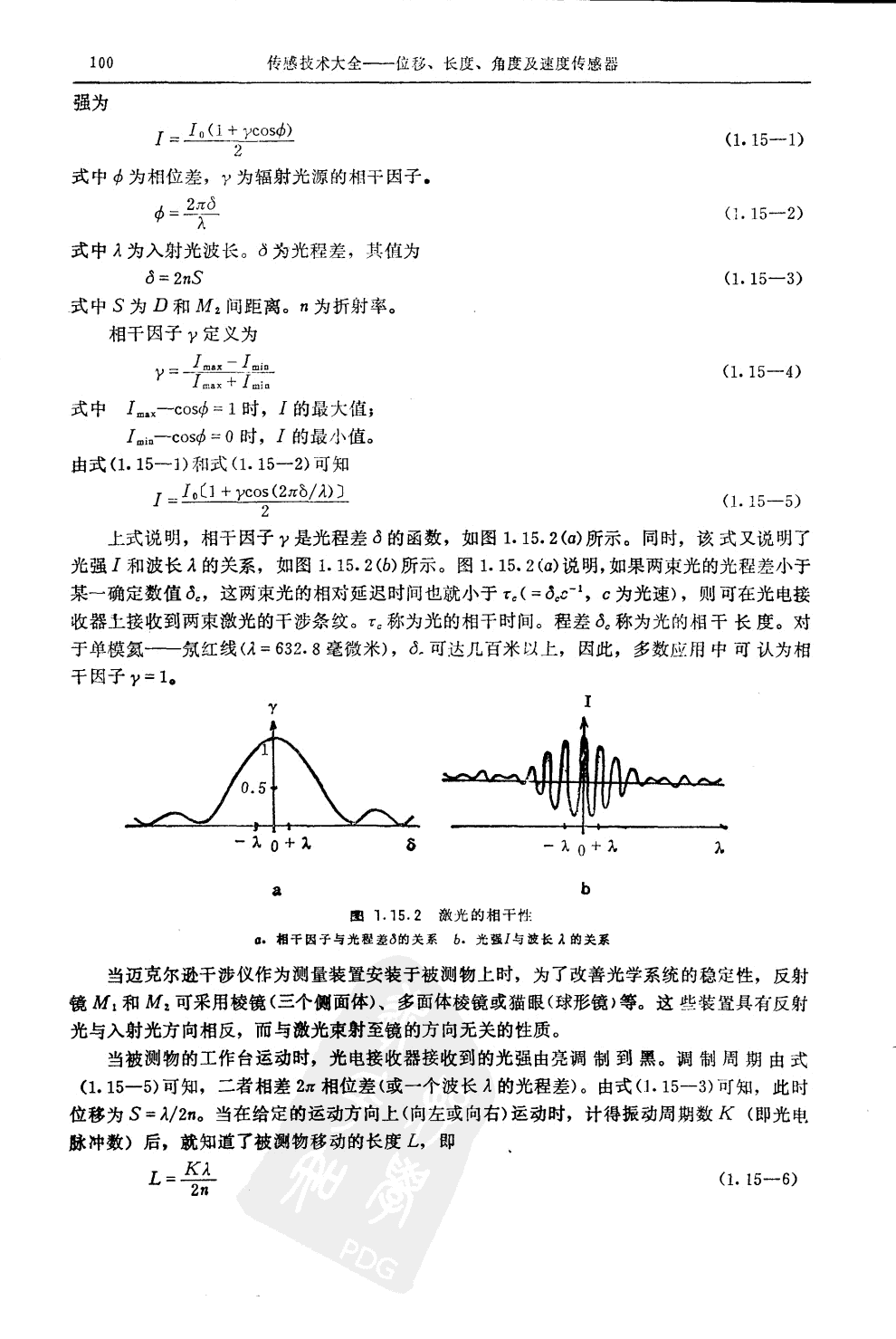

設激光光強為I0，分束器的反射系數和透射系數都為1/2,則光電接收器接收到的總光……
