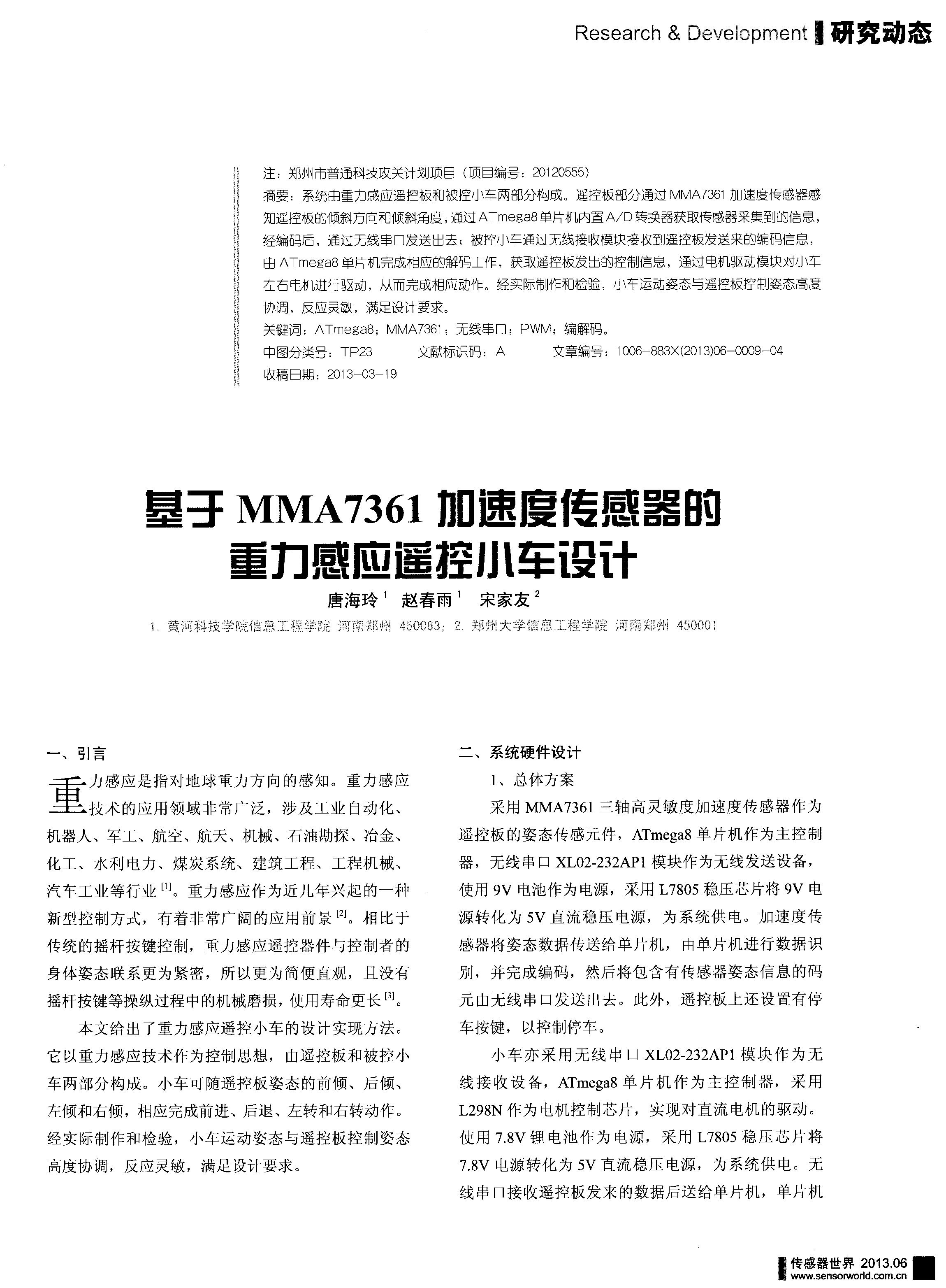

基于MMA7361加速度傳感器的重力感應遙控小車設計

更新時間：2013-07-05 15:36:20

應用介紹

以下是引用片段：

一、引言

力感應是指對地球重力方向的感知。重力感應 技術的應用領域非常廣泛，涉及工業自動化、 機器人、軍工、航空、航天、機械、石油勘探、冶金、 化工、水利電力、煤炭系統、建筑工程、工程機械、 汽車工業等行業⑴。重力感應作為近幾年興起的一種 新型控制方式，有著非常廣闊的應用前景[2]。相比于 傳統的搖桿按鍵控制，重力感應遙控器件與控制者的 身體姿態聯系更為緊密，所以更為簡便直觀，且沒有 搖桿按鍵等操縱過程中的機械磨損，使用壽命更長m。 本文給出了重力感應遙控小車的設計實現方法。 它以重力感應技術作為控制思想，由遙控板和被控小 車兩部分構成。小車可隨遙控板姿態的前傾、后傾、 左傾和右傾，相應完成前進、后退、左轉和右轉動作。 經實際制作和檢驗，小車運動姿態與遙控板控制姿態 高度協調，反應靈敏，滿足設計要求。

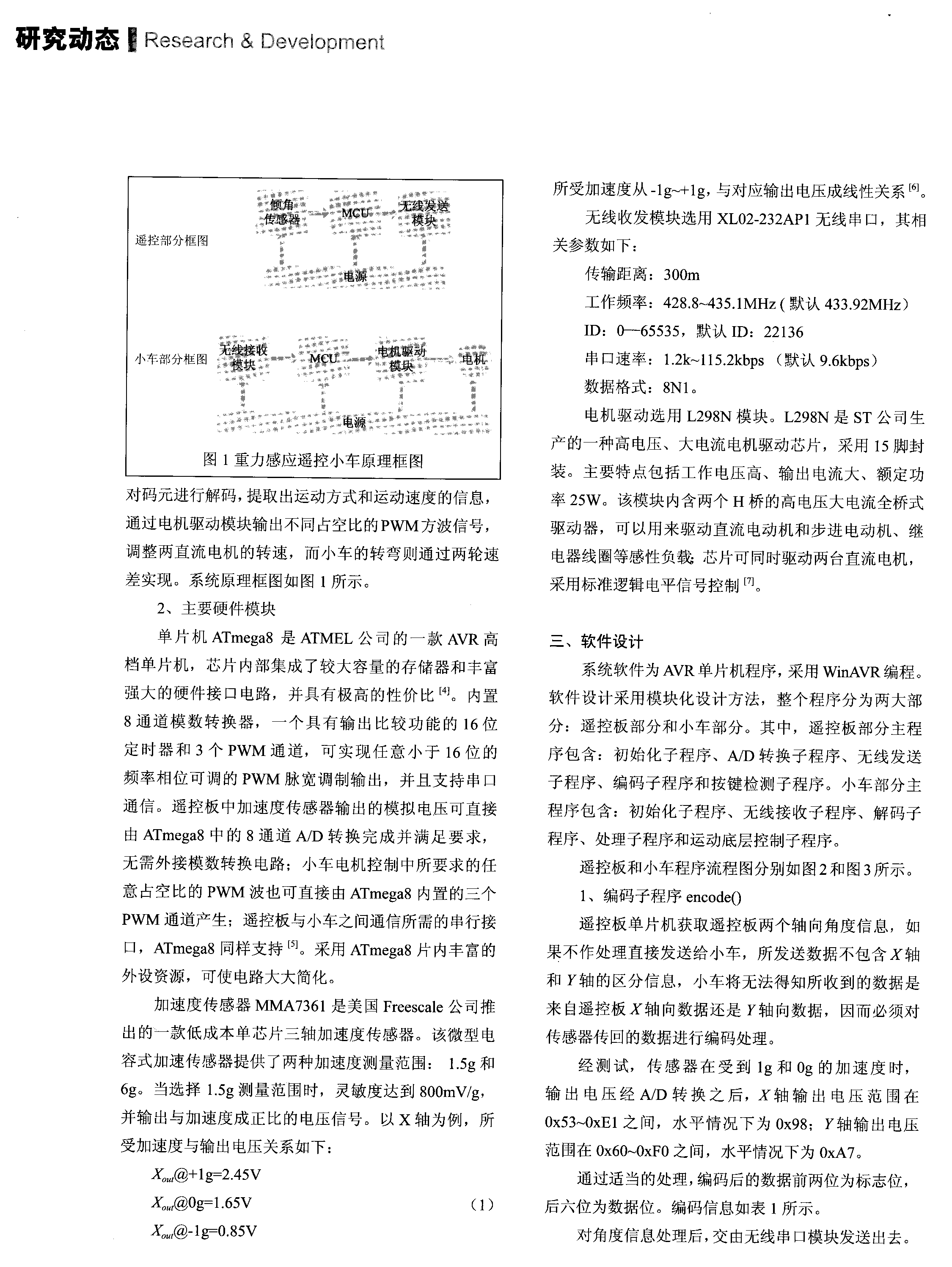

二、系統硬件設計

1、總體方案

采用MMA7361三軸高靈敏度加速度傳感器作為 遙控板的姿態傳感元件，ATnwga8單片機作為主控制 器，無線串口 XL02-2EAP1模塊作為無線發送設備， 使用9V電池作為電源，采用L7805穩壓芯片將9V電 源轉化為5V直流穩壓電源，為系統供電。加速度傳感器將姿態數據傳送給單片機，由單片機進行數據識 別，并完成編碼，然后將包含有傳感器姿態信息的碼 元由無線串口發送出去。此外，遙控板上還設置有停 車按鍵，以控制停車。

小車亦采用無線串口 XL02432AP1模塊作為無 線接收設備，ATmega8單片機作為主控制器，采用 L298N作為電機控制芯片，實現對直流電機的驅動。 使用7.8V鋰電池作為電源，采用L7805穩壓芯片將 7.8V電源轉化為5V直流穩壓電源，為系統供電。無 線串口接收遙控板發來的數據后送給單片機，單片機
