壓電傳感器的應用

更新時間：2014-09-30 16:39:55

應用介紹

文摘：

5.1.3壓電傳感器的應用

根據壓電傳感器所檢測的非電量種類，壓電傳感器的典型結構有壓
電式力傳感器、壓電 式壓力傳感器、壓電式加速度傳感器以及壓電
式聲發射傳感器等。

1.壓電式加速度傳感器

壓電式傳感器的高頻響應好,如配備合適的電荷放大器，低頻段可低至
0.3 Hz。所以 常用來測里動態參數，如振動、加速度等。壓電式加速
度傳感器還具有體積小、質量輕等優點。

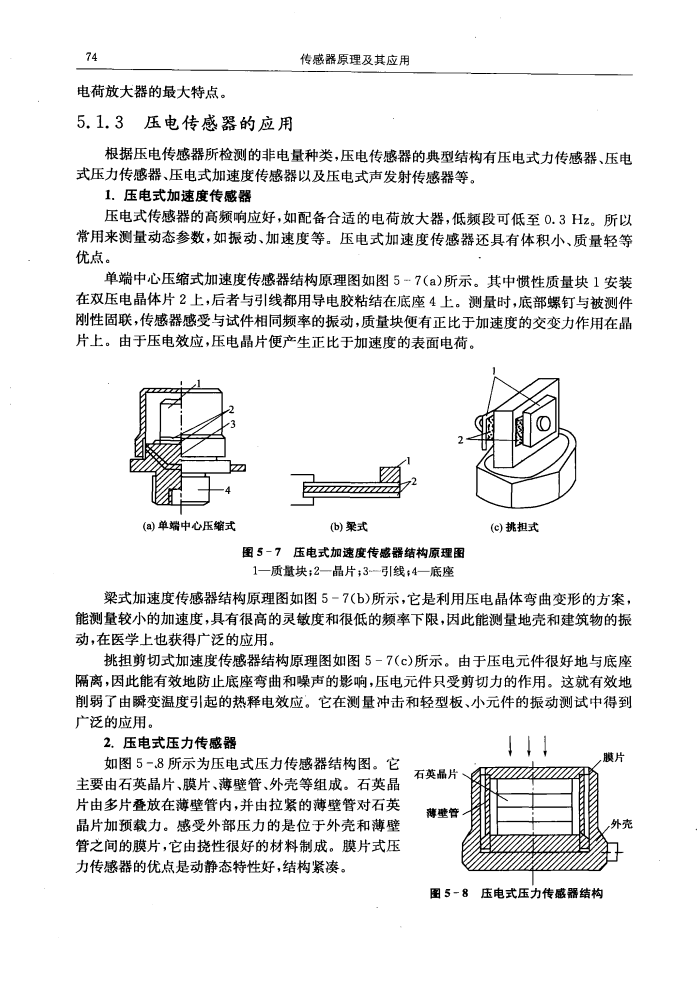

單端中心壓縮式加速度傳感器結構原理圖如圖5 - 7(a)所示。艿中慣性
質量塊1安裝在雙壓電晶體片2上,后者與引線都用導電膠粘結在底座4上。
測量時，底部螺釘與被測件剛性固聯，傳感器感受與試件相同頻率的振
動，質量塊便有正比于加速度的交變力作用在晶片上。由于壓電效應,壓
電品片便產生正比于加速度的表面電荷。
