玻璃不銹鋼光電液位開關的特點及應用

更新時間：2020-07-28 15:58:57

下載資料

應用介紹

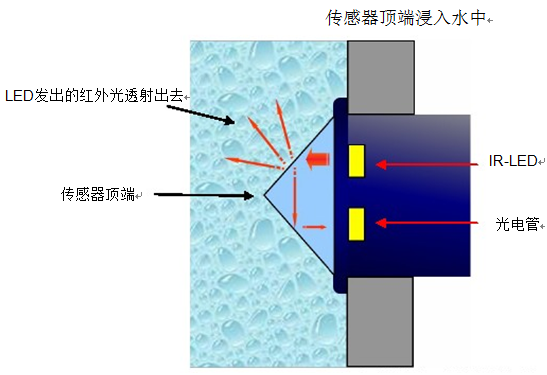

一、SST sensing不銹鋼光電液位開關LLG工作原理如下：

光電液位開關傳感器內包含一個紅外線發光二極管和一個光電接收器。發光二極管所發出的光被導入傳感器頂部的棱鏡。如果沒有液體，則發光二極管發出的光直接從棱鏡反射回接收器。 當液體浸棱鏡時，則光折射到液體中，從而使接收器收不到或只能接收到少量光線。以此工作原理來通過感應這一變化。接收器可以驅動內部光電液位開關的電氣開關工作，從而啟動外部報警或控制電路。此種工作原理設計的SST sensing光電液位開關系列在應用于液面的位置監測工作過程中有著極高的準確度和重復性央監測液體界面中其重復性高達±1mm。







二、SST sensing不銹鋼光電液位開關LLG特點：

1 液面檢測準確、高重復性、快速響應。

液位的輸出只與光電探頭是否接觸液面（體）有關,與介質的其它特性（溫度、壓力、密度、電參數）無關,故液面檢測準確、重復精度高;響應速度快,液面控制非常精確。

2 可制成多點液位傳感器。

由于光電探頭體積相對小巧,可以在一個測量體上安裝多個光電探頭制成多點液位傳感器、變控器。

3 高可靠性、長壽命、免維護。

由于對傳感器內部的所有元器件進行了樹脂澆封處理,傳感器內部沒有任何機械活動部件,因此傳感器可靠性高、壽命長、免維護。

4 免調試、免校驗,直接安裝即可應用。

由于液位信號輸出只與液體是否接觸光電探頭有關,與其它因素無關,因此不需調校,可直接安裝使用。

5適應環境能力強。

真空、壓力環境、 易燃易爆場合,以及特殊的液體環境如：湍流、氣泡、振動,蒸汽, SST液位傳感器均可適應。

6 適應特種容器安裝。

光電探頭可以訂制體積超小尺寸型號,可分開安裝在狹小空間中適合特殊罐體或容器中使用。

三、SST sensing不銹鋼光電液位開關LLG電氣性能參數：

測量方式:關鍵點、上下限位點、多點準分布式液位測量及監控;

測量誤差:≤1mm;

響應時間:≤50us液位到達; ≤1s液位離開。

環境溫度:-40～125℃;

供電: 4.5 to 15.4VDC ,8-30VDC可選,

功耗：電流2.5mA（15.4VDC），7.5mA（30VDC）;

四、SST sensing不銹鋼光電液位開關LLG與同類產品對比的優勢：

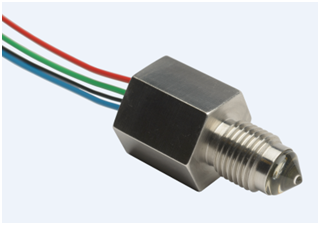

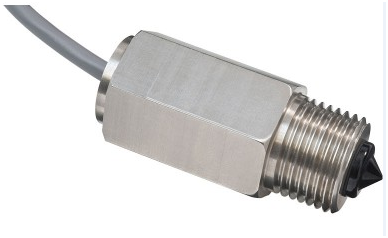

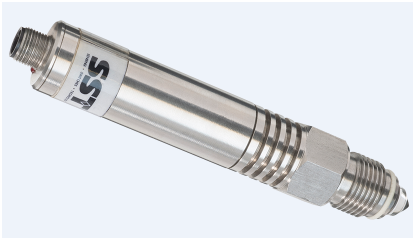

與SST其他高性能光電液位開關相比，LLG系列通過集成的微處理器，可以提供更廣范圍的應用，包括PLC系統接入需要的PNP、NPN和繼電器輸出。棱鏡玻璃部分通過特制膠水，運用特殊工藝處理后，粘在在不銹鋼殼體內部，可以提供60Mpa (600 bar)的耐壓能力。這種工藝，經過OEM客戶的對比、驗證，它比市場上金屬與玻璃燒結工藝的光電液位開關更加可靠，因為在溫度變化較快（熱脹冷縮）或者安裝力度過大時，燒結工藝的產品會出現玻璃頭碎裂的問題。即使該傳感器雖然采用了不銹鋼外殼，仍然能夠保持低于市場其他同類型產品的價格優勢。多種可選尺寸，可滿足各種安裝方式和空間需求的應用場合。







LLG是一款能驅動1A負載的不銹鋼光電液位開關，耐腐蝕能力非常好，適用于酸，溶劑，電解水等場合。溫度范圍可以達到（-40°C to  +125°C)

五、SST sensing不銹鋼光電液位開關LLG應用領域:

液壓油和潤滑油監測。

機床，壓縮機，制冷劑等工業OEM應用的關鍵液位監測。

實驗室全自動清洗機，實驗室分析儀器。

腐蝕性液體的理想選擇，酸（氫氟酸這類和玻璃反應的液體除外），各種有機溶劑，電解水等。

醫療設備，病理組織處理設備，特別耐受二甲苯、福爾馬林等。
