污水處理氯氣濃度調節裝置中氯氣傳感器的應用

更新時間：2021-11-08 14:12:06

應用介紹

氯氣價格低廉，用量少，消毒可靠，工藝成熟，是自來水公司普遍使用的消毒劑，所以氯氣適用于污水處理，可確保回收水質的穩定。但是因為氯氣（Cl2）是一種有毒有害性氣體，防止氯氣濃度泄漏或濃度超標導致人員中毒情況，污水處理池等場所需要安裝氯氣濃度檢測報警器，檢測氯氣濃度是否超標。

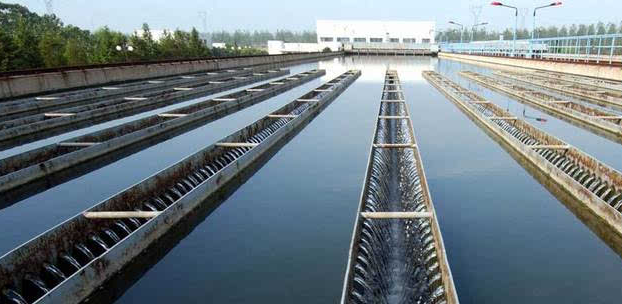

污水處理即為使污水達到排水某一水體或再次使用的水質要求，并對其進行凈化的過程。污水處理被廣泛應用于建筑、農業，交通、能源、石化、環保、城市景觀、醫療、餐飲等各個領域，也越來越多地走進尋常百姓的日常生活。處理污水的方法很多，一般可歸納為物理法、化學法和生物法等。2013年城市生活污水排放已是中國城市水的主要污染源城市生活污水處理是當前和今后城市節水和城市水環境保護工作的重中之重，這就要求我們要把處理生活污水設施的建設作為城市基礎設施的重要內容來抓，而且是急不可待的事情。


隨著科技的發展，污水的直接利用已成為可能，使用污水源熱泵系統對城市原生污水進行利用。所謂原生污水就城市直接排放未經處理的生活或者是工業廢水，現階段的利用方法是原生污水直接進入污水源熱泵系統進行換熱，在消耗少量電力的情況下為城市建筑物室內制冷供暖。


污水再利用有幾個技術難點需要克服：堵塞，腐蝕，換熱效率。污水源熱泵系統是有污水換熱器和污水源熱泵兩部分構成。城市原生污水直接進入污水換熱器進行換熱后，換取的熱量由污水源熱泵內部的熱泵做功傳遞到室內。對城市原生污水再利用，優點是：節能環保，無污染。


污水處理按照其作用可分為物理法、生物法和化學法三種。物理法：主要利用物理作用分離污水中的非溶解性物質，在處理過程中不改變化學性質。常用的有重力分離、離心分離、反滲透、氣浮等。

物理法：處理構筑物較簡單、經濟，用于村鎮水體容量大、自凈能力強、污水處理程度要求不高的情況。

生物法：利用微生物的新陳代謝功能，將污水中呈溶解或膠體狀態的有機物分解氧化為穩定的無機物質，使污水得到凈化。常用的有活性污泥法和生物膜法。生物法處理程度比物理法要高。

化學法：是利用化學反應作用來處理或回收污水的溶解物質或膠體物質的方法，多用于工業廢水。常用的有混凝法、中和法、氧化還原法、離子交換法等。化學處理法處理效果好、費用高，多用作生化處理后的出水，作進一步的處理，提高出水水質。


在小型污水處理廠，現在的污水處理中氯氣濃度的控制基本是采用經驗值控制法，根據操作人員的經驗來控制氯氣風機的風量，一般是采取增加或者減少氯氣風機數量達到控制氯氣濃度的目的。上述的控制方式過于粗放，目前該方式的現狀是大多數工廠都是氯氣濃度過高，這樣不僅看浪費電能而且也不利于后續水質的提高。


污水處理氯氣濃度調節裝置，其結構包括：氯氣風機、導氣管、氯氣濃度傳感器、計算機、控制板、儀表盤、電纜;氯氣風機以污水處理池中心為中心軸環形均勻分布六組，氯氣風機通過地腳螺栓固定在污水處理池邊沿，導氣管另一端伸至污水處理池內部，氯氣濃度傳感器通過電纜與計算機實現連接，控制板和儀表盤通過螺釘固定在污水處理池邊沿，控制板和儀表盤通過電纜與計算機實現連接，氯氣風機中電動機部分為伺服電動機，氯氣風機中的伺服電動機通過電纜與計算機實現連接，所述計算機內部含有氯氣濃度傳感器信號分析模塊。污水處理氯氣濃度調節裝置中檢測氯氣濃度的傳感器，新世聯推薦使用氯氣傳感器CL2-B1來進行氯氣濃度監測.

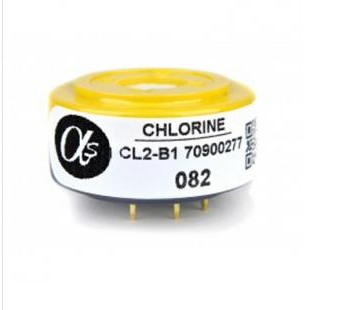

電化學式氯氣傳感器CL2-B1主要特性
靈敏度：-600～-950nA/ppm
響應時間：< 60s
線性范圍： 20ppm
過載：60ppm
分辨率：0.02ppm
尺寸：Φ32.3*16.5
使用壽命：2年
存儲周期：6個月
工作溫度：-20～50℃
工作濕度：15～90％RH
負載電阻：33Ω


電化學式氯氣傳感器CL2-B1典型應用
污水處理，工業環境有毒氣體測量
